在三維激光掃描領域，樓梯結構因其復雜的空間形態和連續垂直移動的實際需求，一直是技術難點之一。利用NavVis VLX穿戴式移動掃描系統成功完成一棟34層建筑的高效掃描，其中樓梯部分的數據一遍成形且無任何分層或形變。本文將深入分析該項目的技術難點，并介紹NavVis VLX如何以創新技術實現突破。

一、項目難點分析

樓梯結構的復雜性

樓梯具有近似螺旋上升的幾何特征，且每層結構重復但存在細微差異。傳統架站式掃描儀（TLS）需逐層架設設備，效率低且易因遮擋產生數據空洞。而移動掃描需在連續運動中保持高精度，對SLAM算法的魯棒性要求極高。

連續垂直掃描的挑戰

34層樓梯的垂直高度超過百米，需設備在長時間運行中保持穩定。普通移動掃描儀易因IMU（慣性測量單元）漂移導致軌跡誤差累積，而NavVis VLX通過雙激光雷達與高精度IMU融合，顯著降低了垂直方向的數據偏差。

數據完整性與精度保證

樓梯間通常缺乏控制點（GCP），需依賴設備自身的絕對精度。NavVis VLX的點云精度在無控制點優化時可達68%置信度下3.2毫米，結合控制點后提升至2.1毫米，確保了全局模型的無縫對齊。

狹窄空間的操作限制

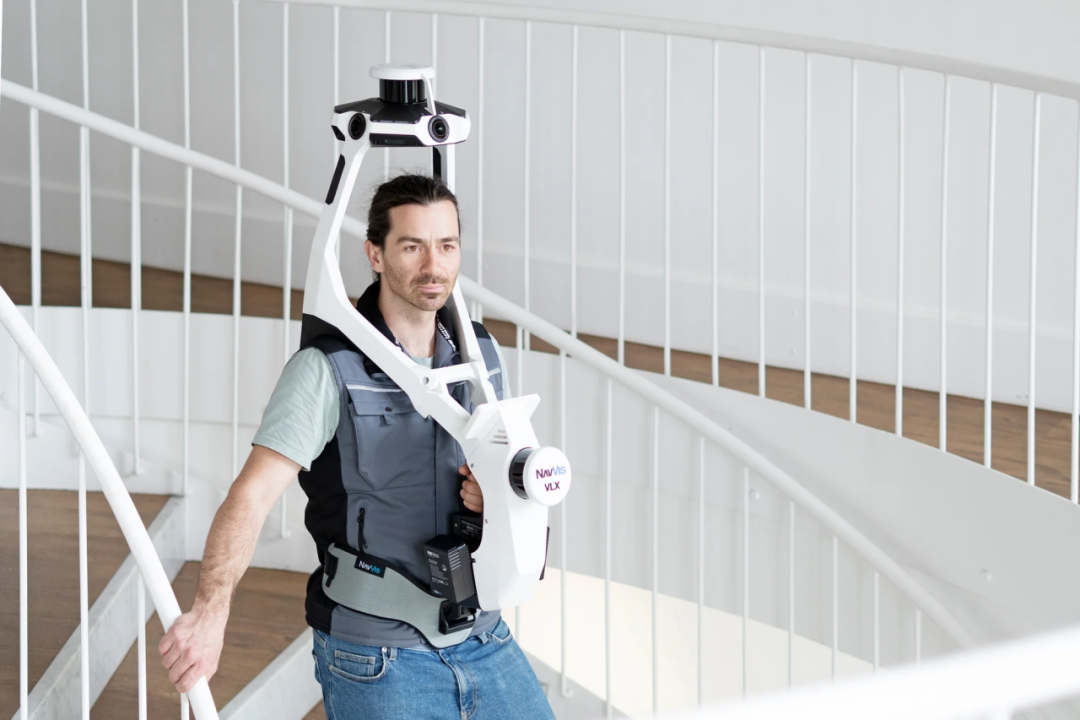

樓梯間空間狹小，傳統設備難以靈活移動。NavVis VLX的可穿戴人體工學設計允許操作者自由上下樓，配合實時觸屏反饋，避免掃描盲區。

二、NavVis VLX的核心優勢

雙激光雷達與SLAM算法協同

NavVis VLX搭載雙激光雷達，全方位無死角采集三維空間點云數據，結合行業頂級的SLAM算法，即使在無GNSS信號的樓梯內，也能實時優化軌跡，避免數據分層。

毫米級精度與高效覆蓋

測試顯示，NavVis VLX在復雜室內外場景的絕對精度可達5毫米（68%置信度），且單次掃描覆蓋范圍遠超TLS。34層樓梯僅需一次掃描即可生成完整點云，效率提升5倍以上。

實時數據監控與質量控制

設備內置5.5英寸觸屏可實時顯示掃描進度與點云質量，操作者能即時調整路徑，確保無遺漏區域。

安全性與經濟性雙贏

相比傳統全站儀需頻繁架設棱鏡、站式掃描儀需要在短距離內架站，NavVis VLX僅需沿樓梯行走即可完成掃描，規避高空作業風險，同時將現場工時從數小時壓縮至30分鐘。

NavVis VLX為何是不二之選？

技術突破

NavVis VLX通過硬件與算法協同，解決了樓梯掃描中的“垂直漂移”和“遮擋空洞”難題，為超高層建筑等場景提供了新方案。

商業價值

縮短項目周期、降低人力成本，助力企業承接更多高難度訂單。

行業標桿

多家測繪公司已驗證其在市政、工業等場景的可靠性，數據質量媲美TLS，遠超同類SLAM設備。
