挪威文化歷史博物館在其修復工作中融入現代3D掃描技術，讓數百年的歷史煥發新生。

文化歷史博物館的工作

文化歷史博物館是奧斯陸大學的一個院系。憑借其在文化歷史管理、研究和傳播方面的豐富專業知識，該博物館被譽為挪威博物館研究領域的領先機構。館內展出了涵蓋從石器時代、維京時代、中世紀直至近代的最大規模的考古學和民族學藏品。該院系的維京船屋博物館于1926年開放，至今仍每年吸引著眾多歷史愛好者前來參觀。

復雜的3D掃描項目

在一個更為復雜的項目中，木制的奧塞伯格馬車實現了數字化。這是現今唯一存世的維京馬車。由于需要將其遷移至新的存放地點，馬車不得不進行拆解。鑒于其獨特的雕刻裝飾以及日益加劇的不穩定性，為這件歷史文物制作數字備份幾乎是勢在必行的。

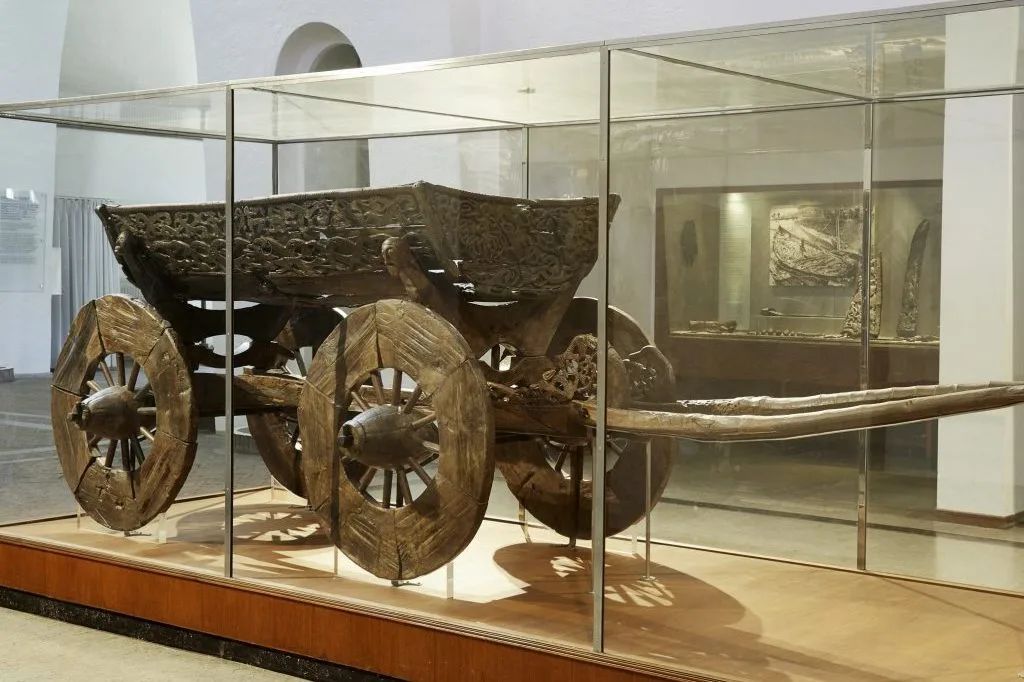

展覽中的奧塞伯格馬車

然而，此項目融合了多重挑戰：待掃描物體長5.5米，寬1.5米，高1.2米。馬車由復雜幾何形狀構成，表面裝飾有描繪各種精美物品和符號的圖案。在馬車拆解過程中，使用條紋投影掃描設備ATOS Q MV270 搭配TRITOP對每個部件進行掃描，以獲取參考系統和表面顏色。

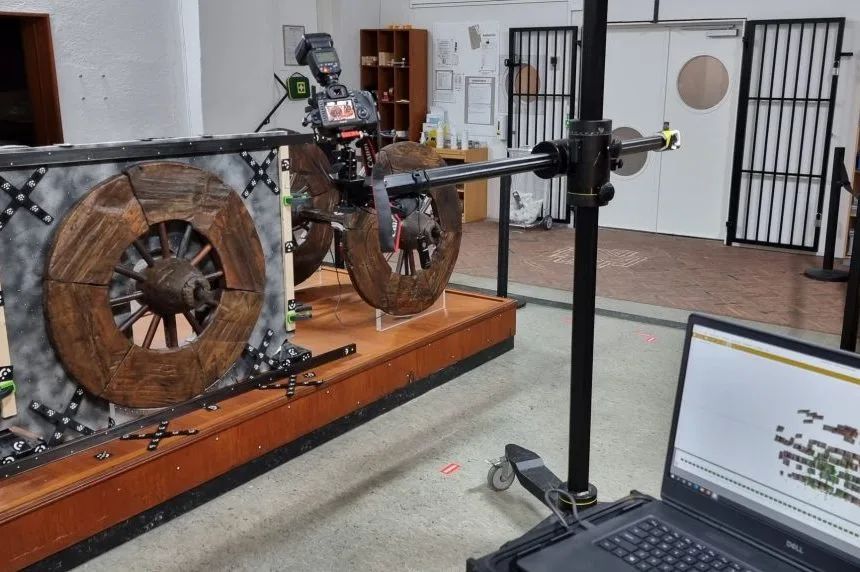

使用TRITOP進行攝影測量

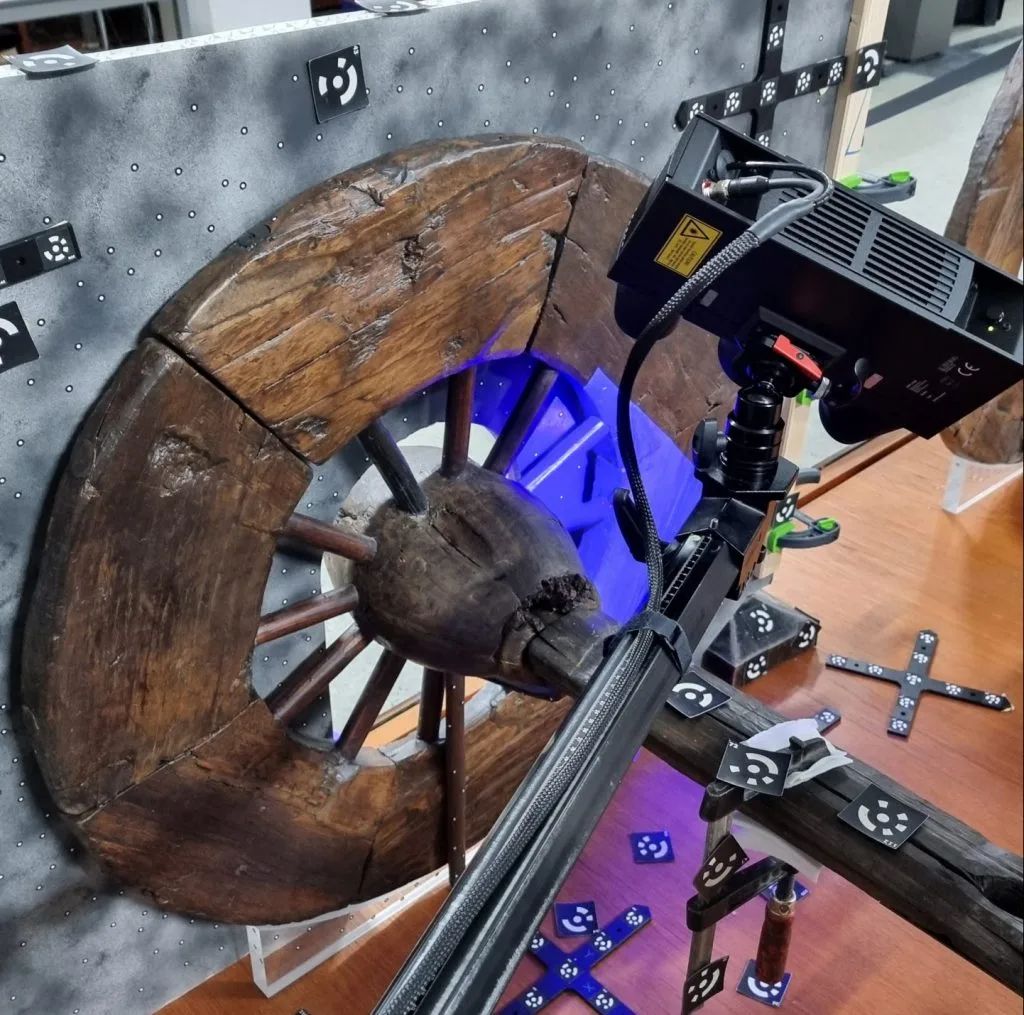

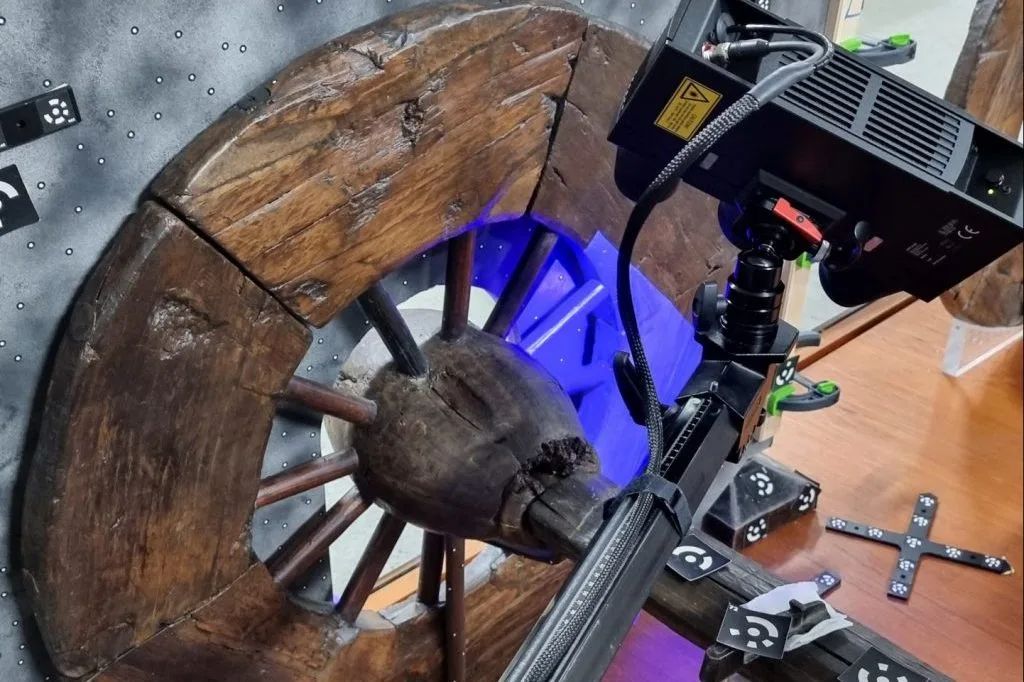

使用ATOS Q進行3D掃描

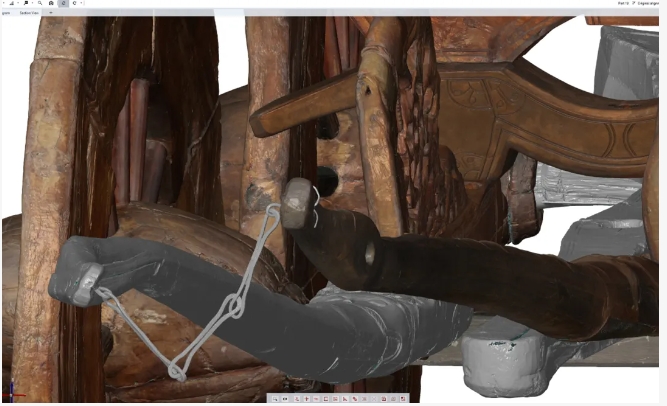

完成掃描后，將首個模型轉換為CAD模型。基于此，可以使用“最佳擬合”功能將各個部件與模型對齊。這樣，馬車就能以數字化的方式逐步組裝起來。這種方法證明非常成功。得益于功能強大的ZEISS INSPECT軟件，現在可以創建用于重新組裝的非常精確的裝配圖。

軟件分析

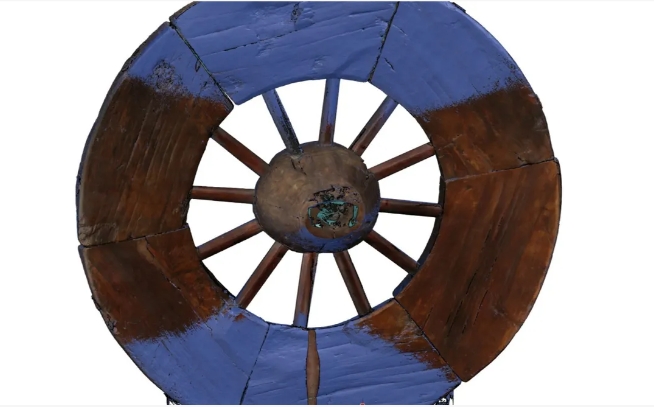

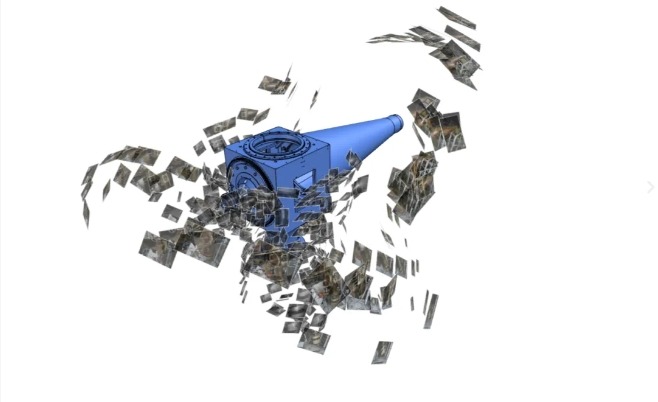

看看收集到的3D數據在ZEISS INSPECT軟件中的展現——從攝影測量圖像到網格，再到最終的3D模型。

現代光學3D掃描儀在文物修復中的優勢

3D掃描儀（尤其是ATOS Q）已成為挪威博物館不可或缺的一部分。自2013年以來，他們一直在采用這種現代測量方法。ATOS Q所取得的準確結果以及3D數據的細節深度，特別是對于難以檢查和復雜的表面，是決定選擇3D掃描解決方案的關鍵因素。

此外，光學3D掃描儀能夠?qū)崿F(xiàn)物體的非接觸式測量。值得一提的是，非常古老的文物往往非常脆弱，通常僅靠一層薄薄的清漆維持其完整性。因此，非接觸式和快速測量對于避免損壞部件而言至關重要。觀察待掃描的歷史文物，你會發現它們通常裝飾精美。這些裝飾往往由金屬鉚釘制成，如鐵、銀甚至金元素。這些細節會反射大量光線，從而增加準確掃描的難度。博物館在使用不同掃描儀進行了多次測試后，證明ATOS Q是完成這些任務的最佳解決方案。根據項目需求，可以選擇測量范圍為270或500的ATOS Q。同時，還使用TRITOP將項目提升至更專業水平，并滿足修復師的要求。該系統拍攝的照片為修復師提供了歷史物體表面顏色的信息。在許多項目中，這些照片會通過3D掃描進行映射，以獲得帶有顏色和紋理的網格。這兩種解決方案的結合為部件及其各個組件提供了信息豐富的數字展示。
