項目：石油石化行業竣工文檔

當工程公司著手對現有石油和天然氣設施進行改造或新建時，首要步驟是詳盡記錄竣工情況。

該過程旨在根據竣工情況為項目設計和工程階段構建3D模型和繪制2D圖，從而獲得精準測繪結果。

傳統工具：TLS

為獲取這些竣工文檔，工程公司通常會采用TLS架站式掃描儀。一名激光掃描專業人員會在設施內移動，設置設備，并在所需區域進行掃描。

若遇到遮擋物造成的數據缺失，操作員會移動掃描儀繞至遮擋物背后進行補掃。捕獲的數據將作為獨立掃描記錄，最終整合成現場的全面點云數據。

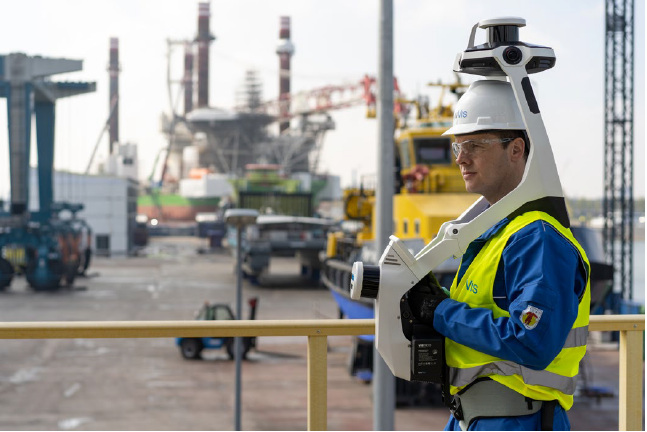

為什么選擇NAVVIS VLX 3?

與許多行業一樣，石油石化行業的項目對時間特別敏感，因此公司總在尋求加快工作流程速度的方法。NavVis VLX 2和3通過移動掃描和基于云平臺的后處理工作流程加快速度。因此，與傳統架站式掃描儀（TLS）相比，它們能夠更快地獲取全面的現場文檔，且保持同等精度和更優的整體數據質量。

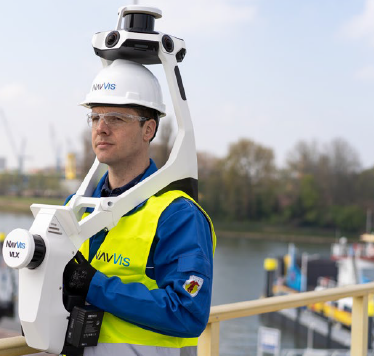

尤其是NavVis VLX 3，相較于VLX 2，它能生成更密集、更詳細的文檔，為項目提供更大的價值。NavVis VLX 3特別適用于記錄那些充滿復雜細節的大型設施。

測試和期望

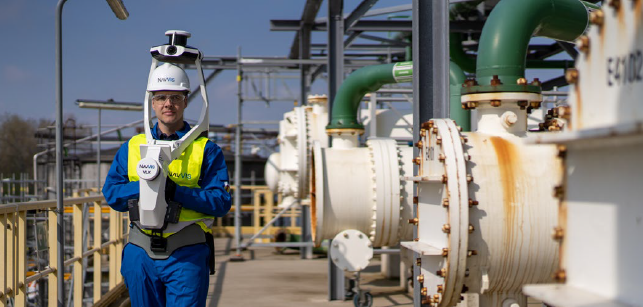

Piet及其客戶已經測試了NavVis VLX 3在石油石化行業應用中的實際掃描效果，并將該設備應用于多家工廠和處理設施。

測試前，Piet相信NavVis VLX 3的速度不僅可以與NavVis VLX 2媲美，更能在數據質量上有所提升。這是因為NavVis VLX 3配備了升級的激光雷達傳感器，能夠在更廣泛的范圍內進行高效掃描。傳感器每秒掃描的點數量是NavVis VLX 2的兩倍。

結論一：

NavVis VLX 3效率高、數據更加完整，非常適合石油石化行業的復雜應用環境。

NavVis VLX 3在各種測試環境中均展現出色性能，相較于TLS和NavVis VLX 2，其優勢顯著。

NavVis VLX 掃描速度比TLS快8倍

正如預期，NavVis VLX工作流比TLS工作流要快得多。Piet表示，“NavVis VLX的掃描速度比TLS快了約8倍。”他補充道，“當然，這取決于具體的項目需求。但NavVis VLX在大型現場的表現尤為出色。”

NavVis VLX 3的數據質量比NavVis VLX 2更詳細

與NavVis的其他移動掃描系統相比，NavVis VLX 3對小物體的掃描更為精細。Piet解釋說，“我通過觀察欄桿來檢查數據質量，因為這是移動掃描系統可能遇到挑戰的地方。在NavVis VLX 3的數據中，欄桿清晰可見，線條分明。這是非常優質、詳細的數據。我甚至能夠放大查看單個螺栓的細節。“

精度高

與眾多3D數據使用者相同，石油和天然氣行業的工程公司對3D數據的精度要求極高。而NavVis VLX 3正是滿足這一需求的解決方案。在測試中，結合控制點和最佳實踐，該設備展現出的全局精度達到了優于5毫米的卓越水平。Piet對此表示，“結合數據的密度和細節，我對客戶將如何利用這一優勢充滿期待。“

數據完整性超越TLS

數據覆蓋范圍是影響其質量的關鍵因素。如果一開始數據就未被完整記錄，那么準確性便無從談起。在這方面，NavVis VLX 2和3均優于TLS。

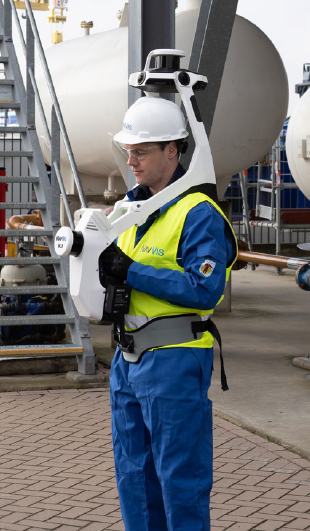

Piet指出，TLS數據常常因操作員無法自由移動掃描設備而留下空白區域。“你必須把它放在三腳架上，所以你不可能總是獲得所有必要的角度。這就是數據中‘盲區’產生的原因。”然而，NavVis VLX 3（和NavVis VLX 2）幾乎不存在這一問題，因為它們允許操作員輕松繞過遮擋物，快速填補數據空白。

簡便的混合工作流程

NavVis VLX移動測繪系統可以將掃描數據和控制點精確錨定。這不僅提高了數據質量，還使得將TLS點云與NavVis VLX點云融合變得簡單。

這種混合工作流程讓公司能夠在不犧牲速度的前提下，獲得盡可能高的精度。Piet舉了一個實例：“假設需要將新管道與現有的法蘭和螺栓孔連接時，人們可以使用NavVis VLX對整個設施進行快速掃描，然后在需要更高精度的接入點引入TLS。這比完全依賴TLS來掃描所有內容要高效得多。”

結論二：

NavVis VLX 3配合NavVis IVION數據管理平臺，可以成為石油石化行業用戶進行資產管理與員工培訓的得力工具。

Piet強調，NavVis VLX 3的廣泛應用為工程、石油和天然氣公司帶來了顯著的商業效益。

顯著縮短的周轉時間

NavVis VLX全系產品不僅僅具備超快的掃描速度。NavVis VLX 3更通過減少掃描次數和利用云計算軟件加速處理，極大地加快了整個工作流程。這對于一個需要迅速響應的行業來說無疑是至關重要的。

“您能以多快的速度將項目成果交付給急需它的工程團隊?這是最重要的。” Piet指出：“使用NavVis VLX，我們可以在一周內完成掃描，并在接下來的一周內獲取到工程數據。這對于TLS是難以想象的。”

資產管理的全景圖像

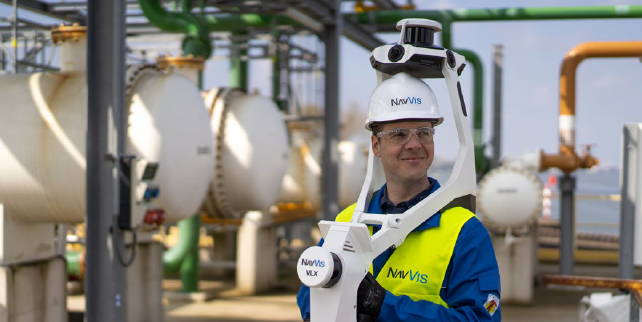

由于NavVis VLX 3顯著提升了數據質量，Piet稱它已成為資產管理的得力助手。“與點云相比，NavVis VLX生成的全景圖像更易于非專業人員進行理解和使用。他們可以輕松地在NavVis IVION中瀏覽數據，并標記出如腐蝕螺栓等感興趣的區域。”

培訓與知識傳承

NavVis VLX 3產生的點云圖像清晰且詳盡，“仿佛是在實地一樣”。這使得公司能夠利用這些數據進行虛擬培訓，幫助經驗豐富的員工將知識傳授給新員工。Piet進一步解釋，“人們在NavVis IVION中打開這些數據，模擬危險環境中的工作場景，并在老員工退休前確保知識得到傳承。”

簡單快捷的學習曲線

無論您是移動掃描儀的熟練用戶還是新手，無論是親自參與培訓還是利用NavVis的在線培訓計劃，學習如何使用NavVis VLX 3都只需大約一天的時間。
