背景介紹

建筑是實用功能、工程技術和造型藝術三者緊密結合的產物。對于現代建筑而言，在工程技術、建造質量日趨完善的環境下，造型的藝術化效果更是人們對其評價的重點。

現代建筑憑借鋼及混凝土材料的組合并運用框筒等結構體系，在高度、體量、深度方面一再突破極限，但也存在外立面趨同、單調乏味的問題。

因此設計師常采用復雜化的幕墻等方式來營造藝術美感，例如本案例中施工方采用鋁塑復合板來進行裝飾。

鋁塑復合板（又稱鋁塑板）作為一種裝飾材料，自上世紀八十年代末從德國引進到中國，以其經濟性、色彩的多樣性、施工的便捷性、以及良好的加工性能、防火性受到青睞。

鋁塑復合板用途廣泛，例如可用于大樓外墻、帷幕墻板、舊樓改造翻新、室內墻壁及天花板裝修、廣告招牌、展示臺架、凈化防塵等工程。

在施工中，我們需要在安裝鋁塑板之前，事先根據項目的實際情況設計支撐骨架，骨架采用標準規格的方形鋼管焊接而成。骨架的安裝精度直接決定了后續安裝的難易程度，設計師也需要根據龍骨的實際尺寸情況調整鋁板的設計和分塊方案，因此一般在骨架施工結束后需要對鋼結構骨架進行復核測量，與設計圖紙進行比對，評估精度是否滿足安裝要求。

傳統測量方式有卷尺或者全站儀進行測量，效率、測量精度及數據量均有限，往往以點代線、以點代面，不能全面還原已筑構件全貌，對后續飾面深化工作的支撐作用有限，造成預制件在現場需修正的問題，對飾面的最終完成效果及工程進度會造成不利影響。

而現在，三維激光掃描儀作為一種高效、全面、準確的測量方式正在被應用到建筑的方方面面中去。

1. 項目概況

本案例中滬敖為某劇院內部兩個旋轉樓梯的鋁板裝飾進行整體檢測。

依照設計要求，施工方需要用鋁板包住樓梯兩側扶手一直旋轉往上。現場鋼骨架已經安裝完成，我司受托對鋼骨架進行全尺寸測量工作。后續完成點云后，又將鋼架部分逆向成實體模型，方便設計師在Rhino（犀牛）軟件中進行拾取等操作，以便完成后期鋁板分割的設計工作。

2、工作流程

1）現場掃描

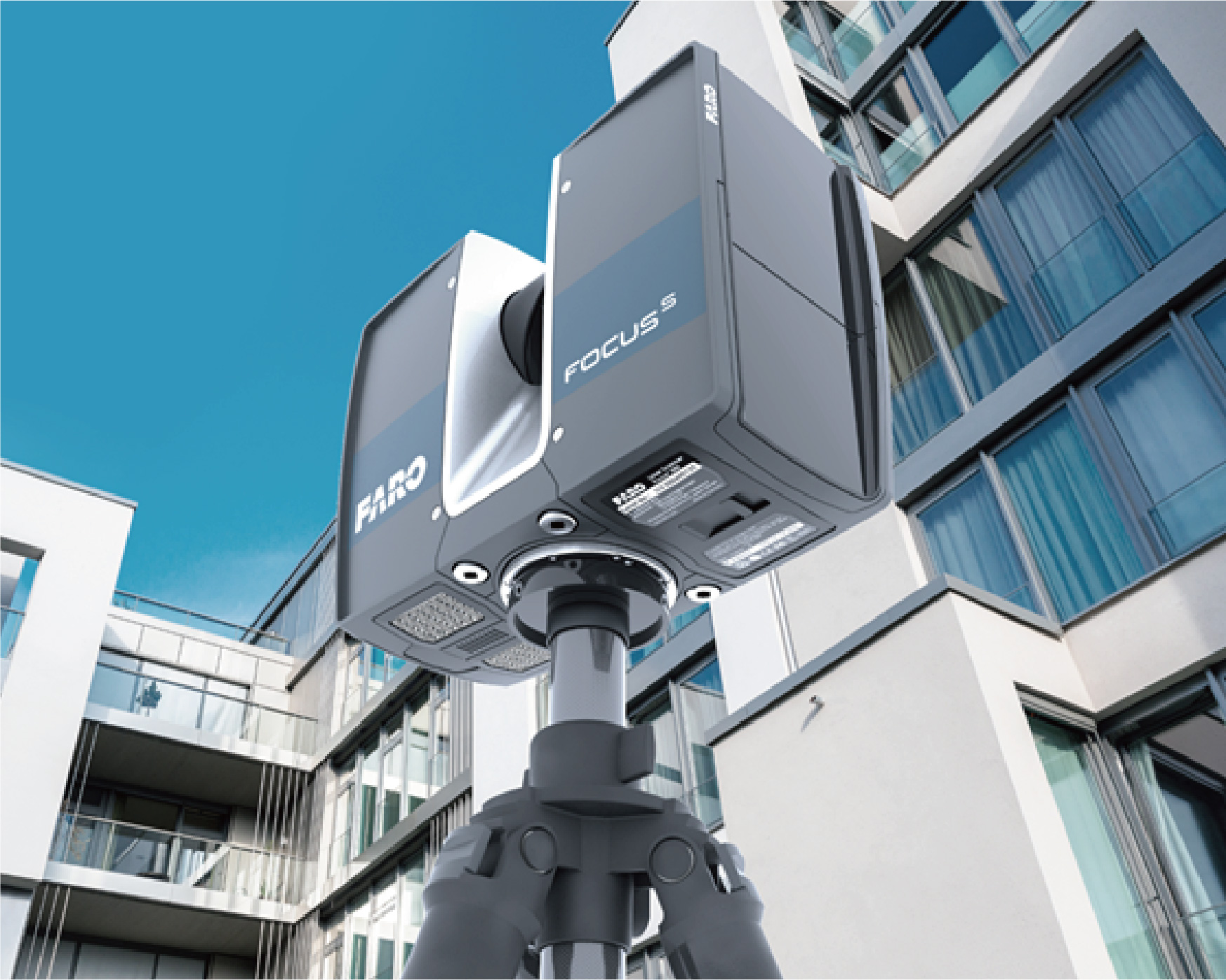

本案使用了Faro Focus S350進行三維掃描，按照樓梯路徑布置站點。

點擊圖片查看產品詳情

2）拼接去噪點輸出

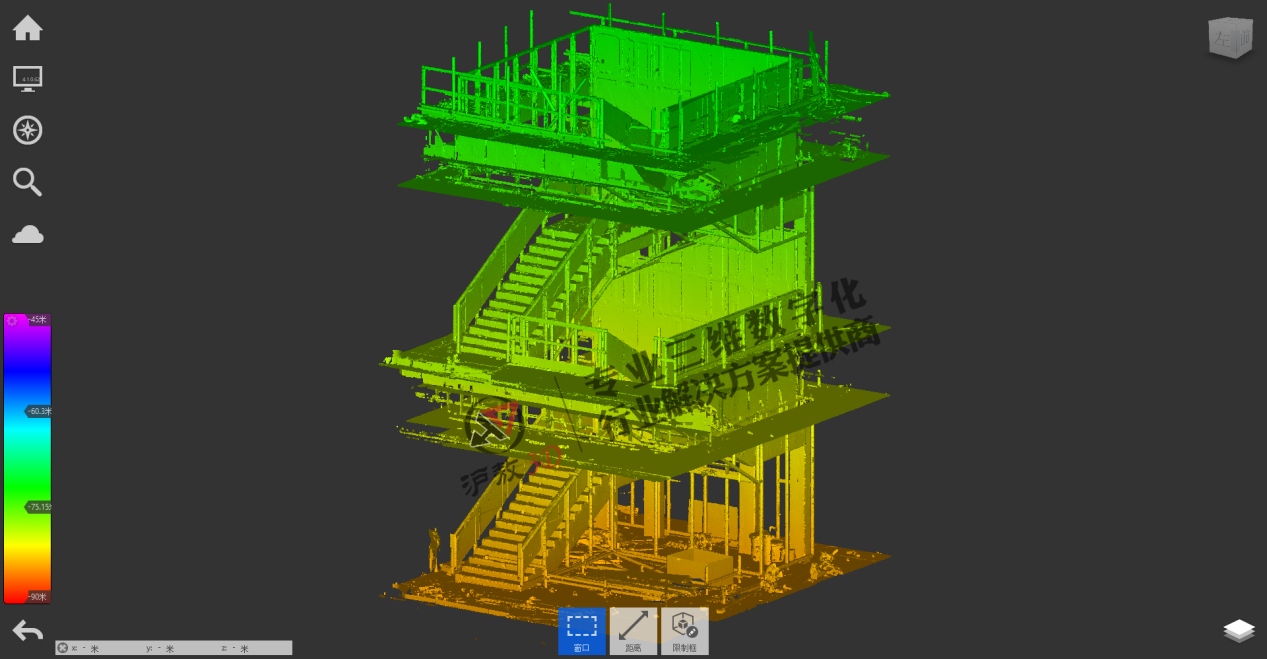

掃描站點可以在軟件中實現全自動融合，無需人工干預。拼接完成后輸出刪除不需要的點云后得到最終結果。

3）逆向建模

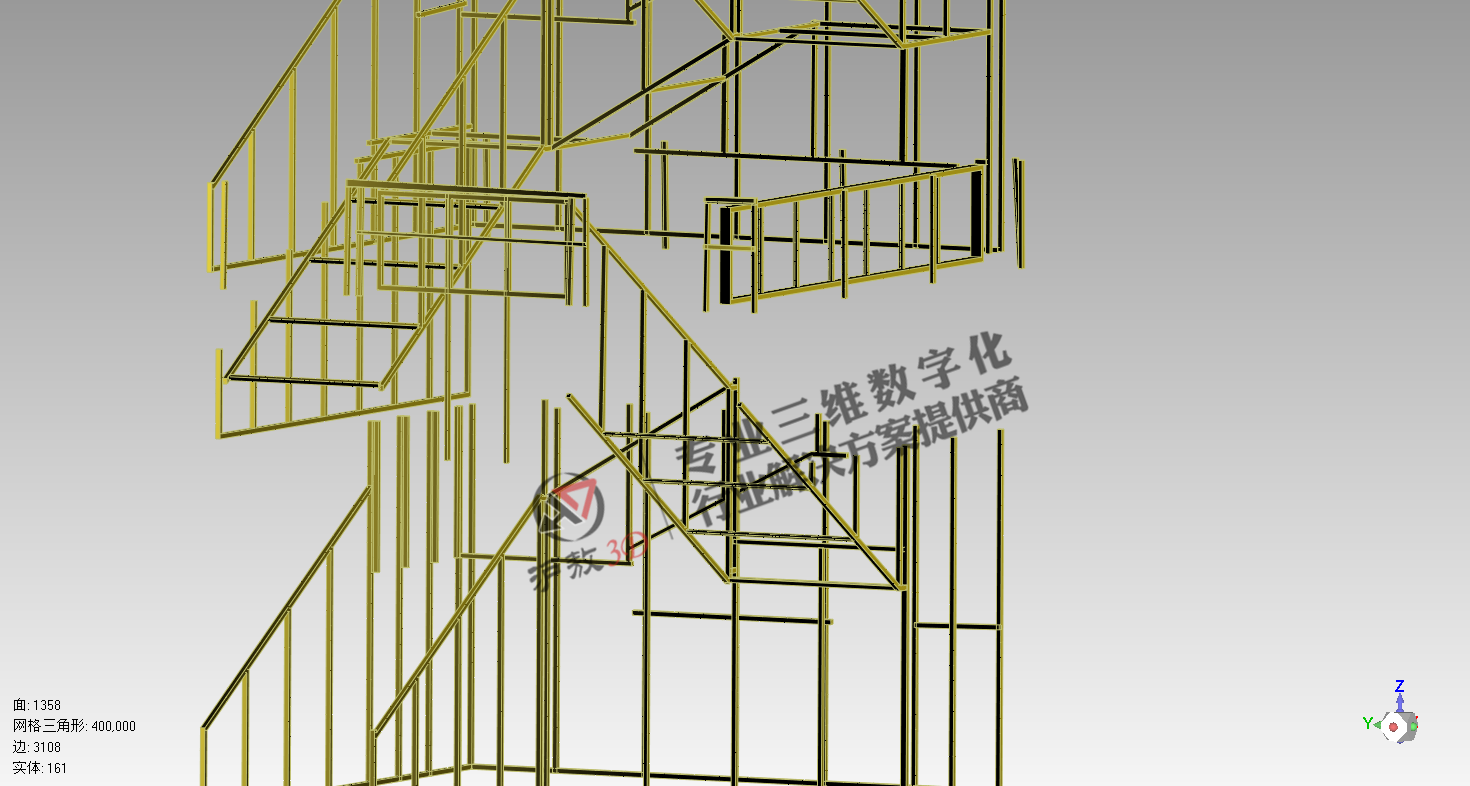

得到點云后使用逆向建模軟件Geomagic DesignX可以按點云逆向生成實體模型。

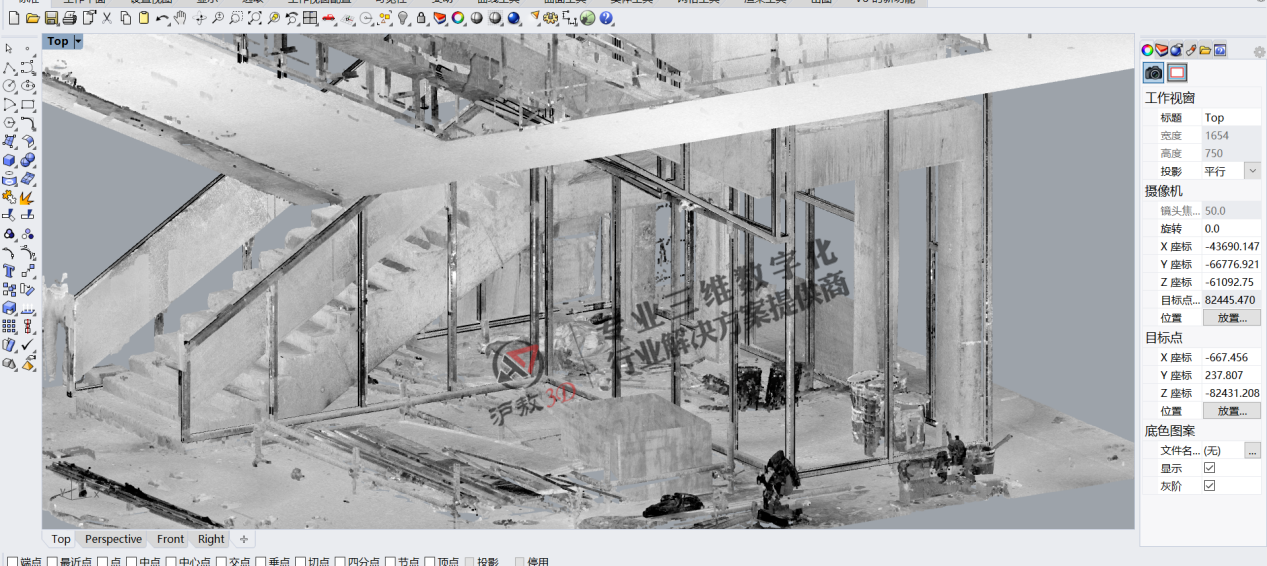

將模型和點云一起導入Rhino里，坐標系自動統一，鋼架部分已經是實體模型便于進行拾取操作，而點云也可以為設計提供環境參照。

結論

本次案例中，旋轉樓梯的鋁板裝飾數量多、變形大，給施工測量、安裝帶來較大困難。

我們憑借三維激光掃描技術的優勢及特點，對已完成結構表面進行全面的掃描測量，并生成三維模型，這就有望解決在飾面深化中的測量難題。

針對掃描結果的定量及定性分析，可對構件進行精確的深化調整及制作，為現場安裝提供有利條件，利用三維掃描結果的三維模型，可在設計階段對深化圖紙進行調整，并按調整后的深化圖紙進行構件加工。最終可加快現場構件的安裝作業 。

三維激光掃描技術能夠快速獲取高密度、高精度的空間信息，滿足建設工程中飾面深化的應用要求。運用三維激光掃描技術不僅避免了人工測量的局限性，加快裝飾構件的生產及安裝，提高了飾面深化的工作效率，更可減少深化工作中的多次修正。同時，該技術也同樣適用于各類其他的建筑二次深化設計及施工中。

展望

三維掃描在建筑行業中的發展前景十分廣闊，可用于解決數據的采集、分析以及建筑結構模型的建立與解析等問題，而這些數據的獲取與分析是后期深化方案與圖紙設計的重要依據。我們通過高速三維掃描的方式，能快速完整地獲取待測物體的三維點云數據，方便有效地生成各種大型、復雜、不規則、非標準的實體或?qū)嵕暗膶ο蟮娜S模型及線、面、體、空間等各種制圖數據。三維掃描克服了傳統測量的局限性，把以點代面的測量方法改變?yōu)槿中缘恼w測量，解決了人工測量精度低、效率低的缺點，且通過對物體進行整體掃描，能為后續的數據處理提供豐富的源數據 。

隨著建筑行業信息化程度的不斷提升，三維掃描高精度、高效率獲取各項所需數據，應用在全尺寸檢測、以及高精度逆向工程的三維建模與重構中的應用將更加成熟、前景更加廣闊，成為建筑企業的核心競爭力。

滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。

滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
