寫在前面的話

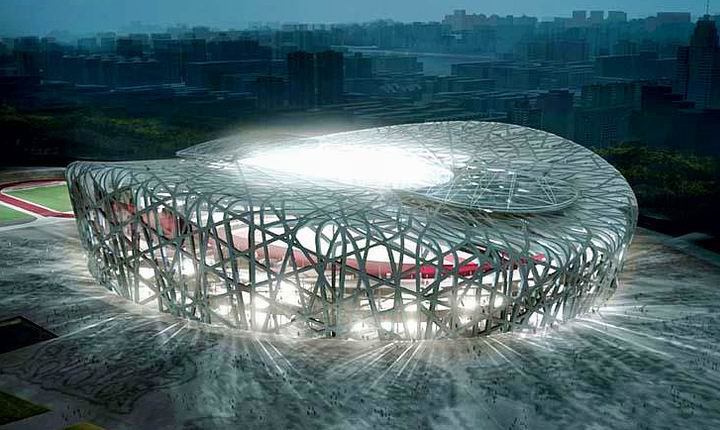

為適應快速、高效、經濟發展的時代需求，建筑、橋梁等越來越多的工程行業采用鋼結構代替水泥鋼筋來搭建工程主體結構。

鋼體結構往往具有尺寸巨大、形狀奇異的特點，如何把控鋼體結構的加工及安裝精度是工程順利進行的關鍵所在。

傳統的測繪手段操作難度大，隨著工程項目的推進，傳統測繪數據難以復核。

本項目情況介紹

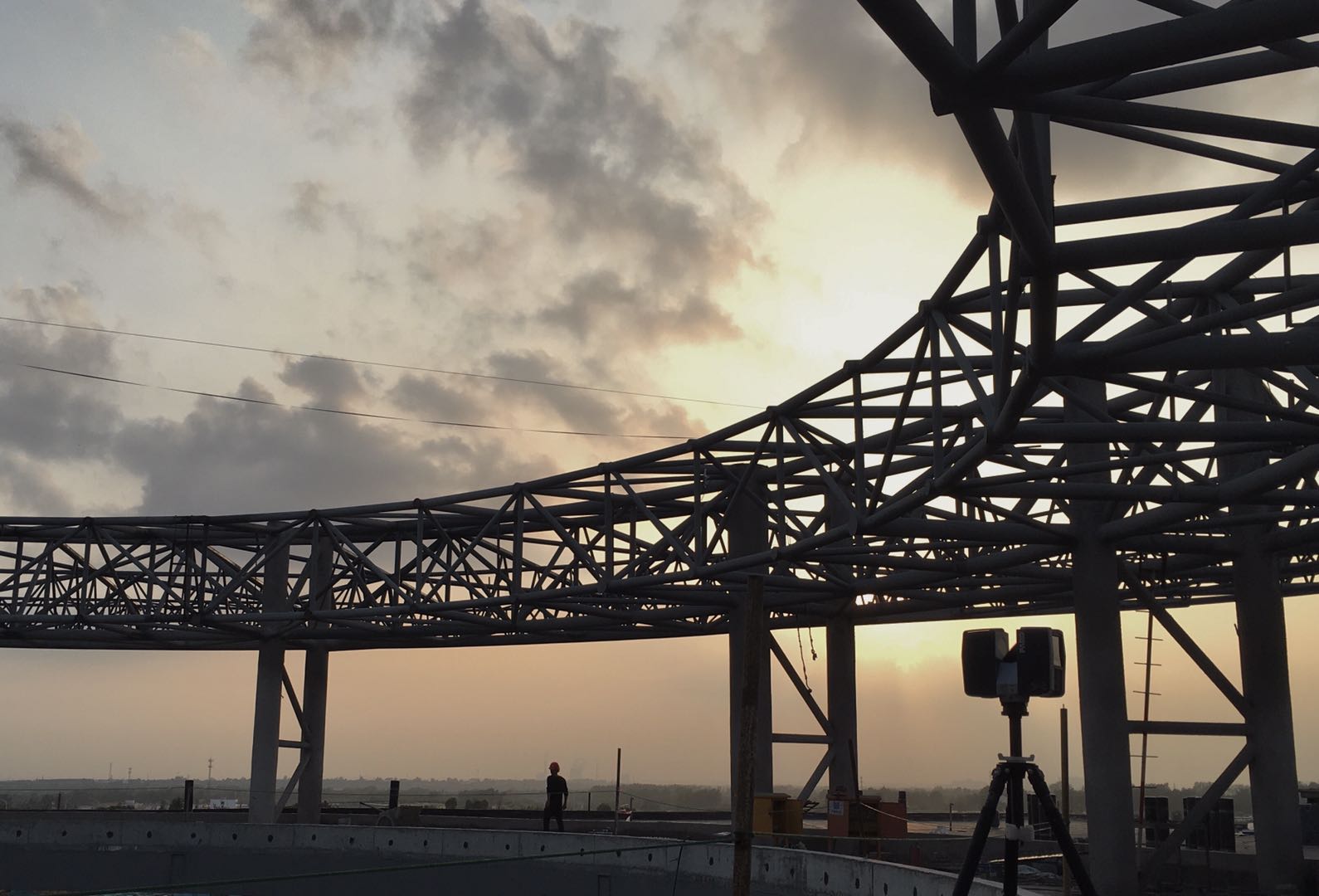

該項目甲方為某大型建筑裝飾企業，項目要求對某鋼構建筑多處進行三維檢測，確定鋼構加工精度及現場安裝偏差。我們采用高精度架站式三維掃描儀對建筑現場進行三維數據采集。

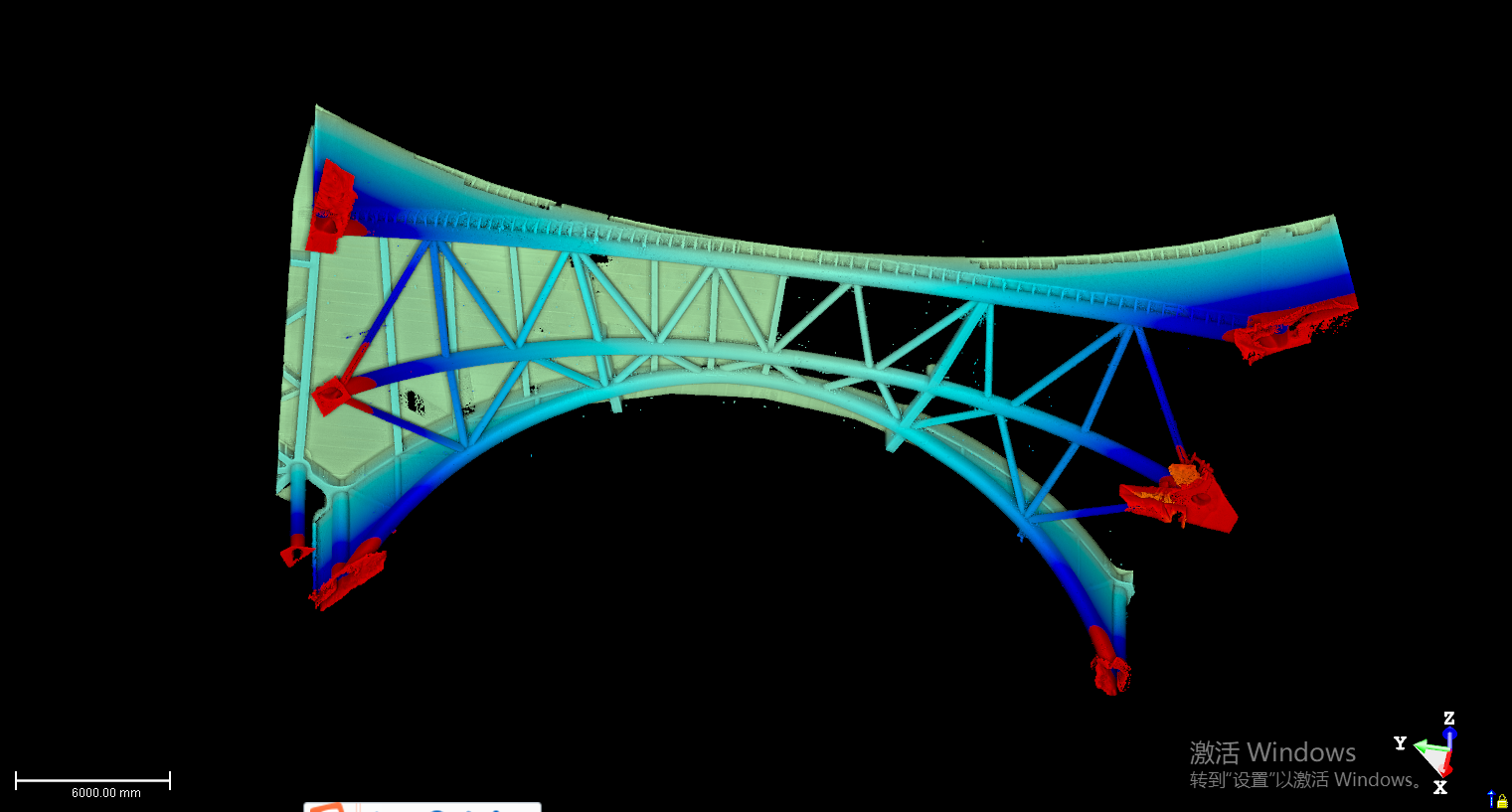

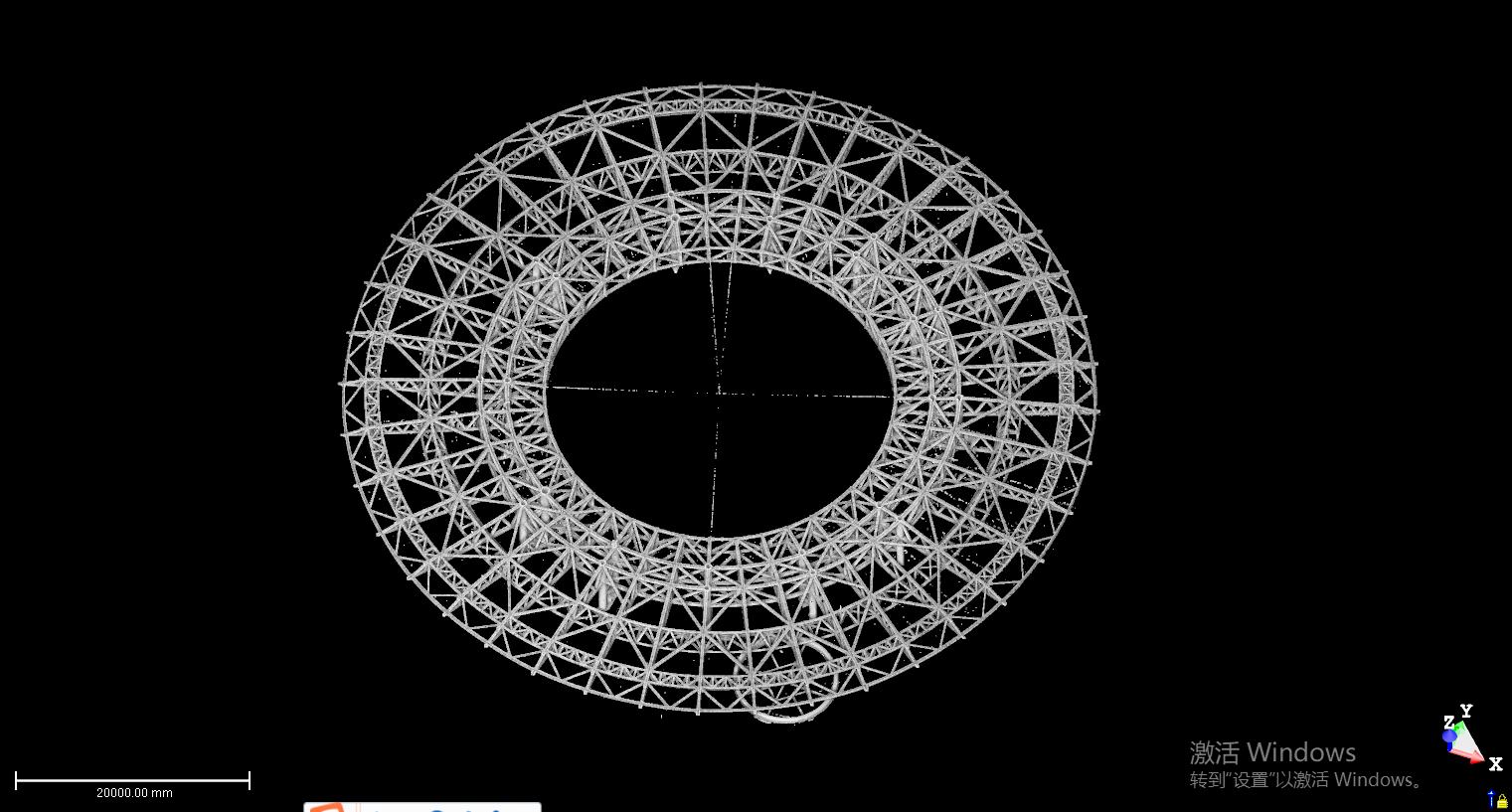

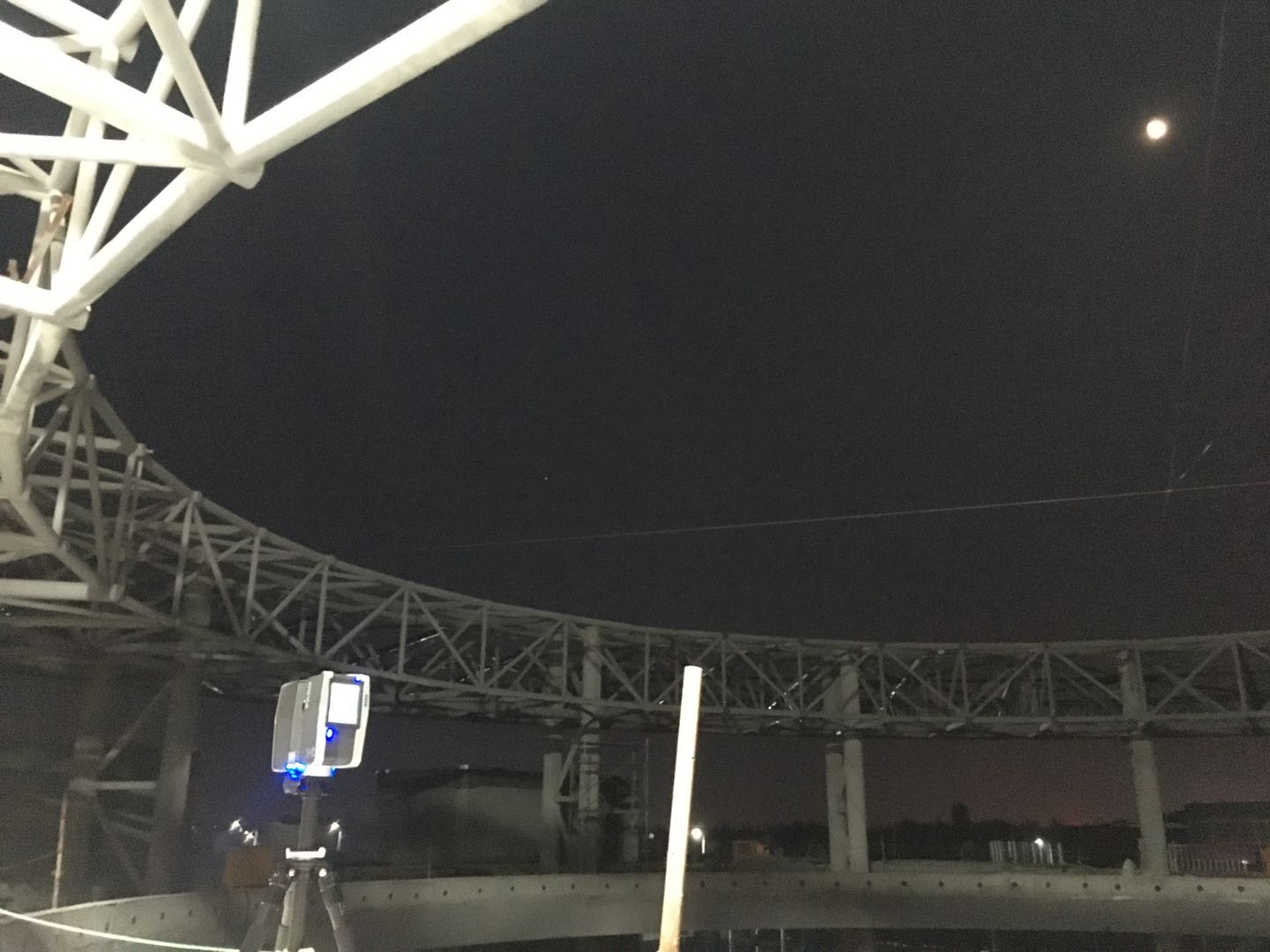

現場從不同角度獲取數據，確保數據的完整性，經過點云后處理軟件，拼接、去噪點等操作后，得到鋼構的三維點云模型數據。

將點云數據與設計BIM模型導入專業對比分析軟件，可以快速分析得出現場鋼構加工精度或安裝問題。

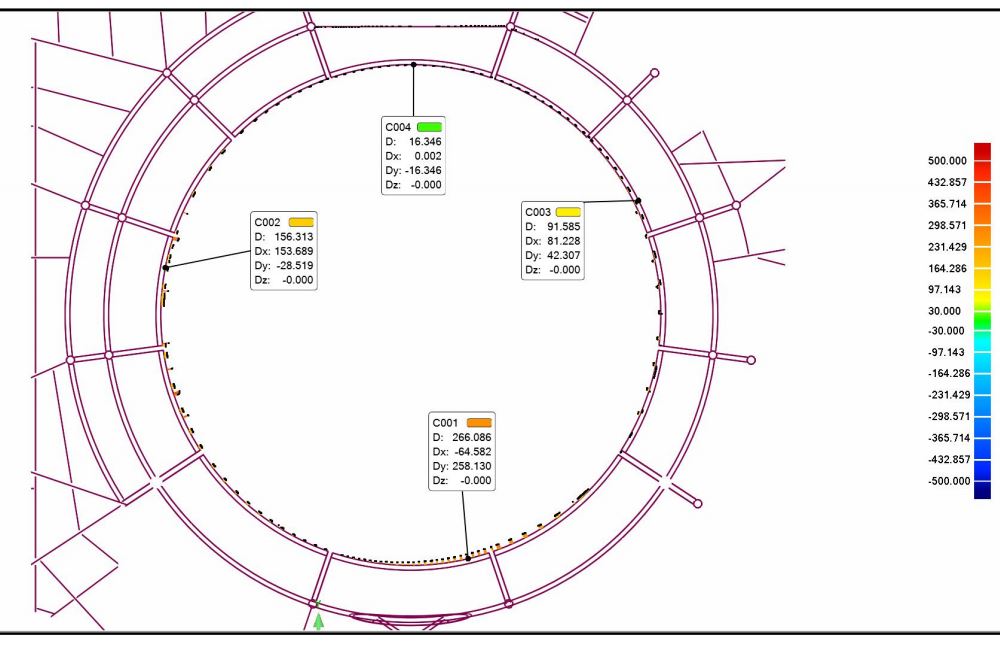

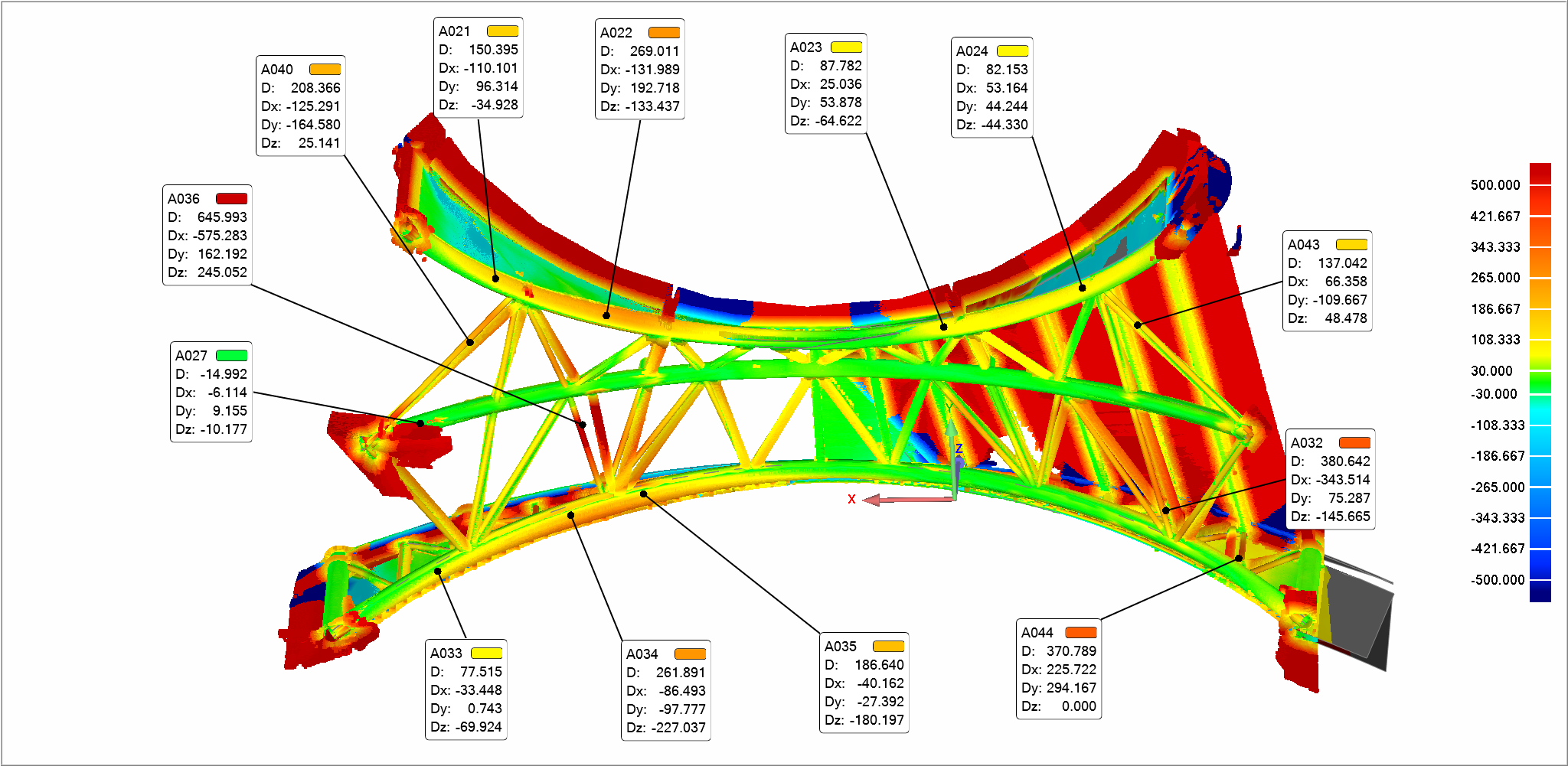

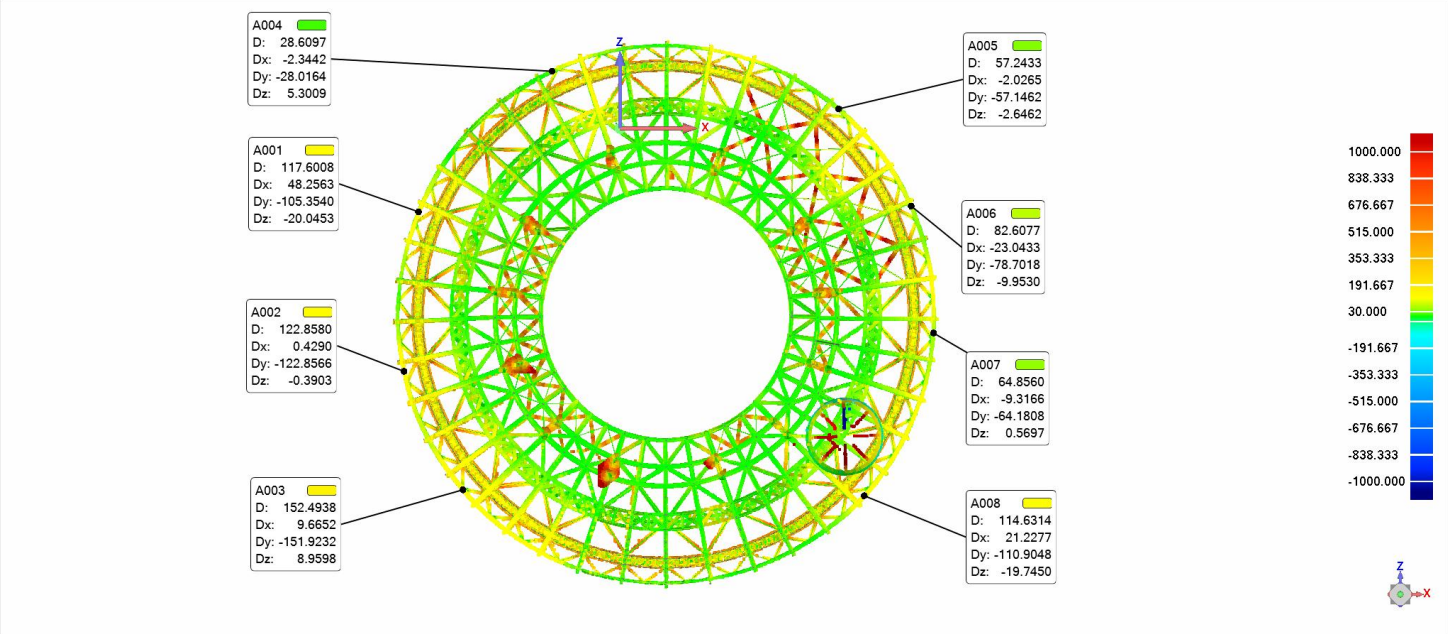

通過色譜圖，可以很直觀的分析得出鋼結構偏差狀態，針對某個特定的部位，可以標出具體的偏差數值。在對整體進行三維偏差分析的同時，在軟件中進行剖面，可對某一具體位置進行二維偏差分析。

三維激光掃描把現場“搬”進計算機，三維點云模型是對工程現場的“復制”，我們可以在點云模型中進行任意的測量，從宏觀角度判斷現場項目問題：是否有安裝錯誤？是否有肉眼可見的尺寸問題？

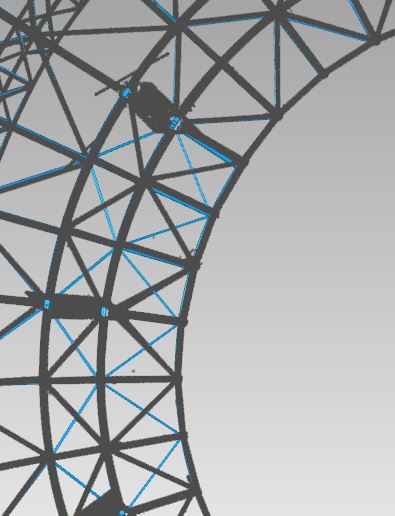

點云與模型不一致，現場可能存在安裝錯誤

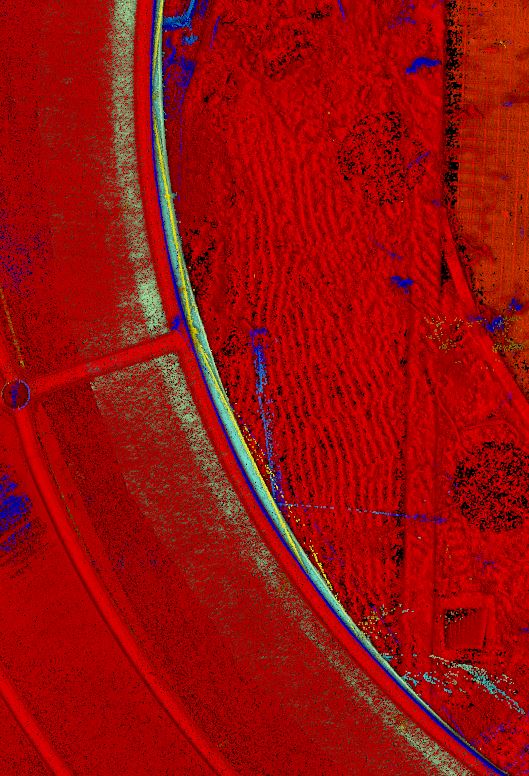

存在兩層鋼構外側不在同一垂線的問題

寫在最后

與傳統的測繪手段、預裝工藝相比，三維掃描技術具有節約時間成本，大大提高施工效率和施工質量，安全可靠的優點，能真正實現“低成本、高效益”的作業標準。

展 望

在BIM應用領域當中，建筑工地現場實時數據與建筑信息模型間的互通更新往往是項目難點，三維激光掃描技術的出現為解決這一難點提供了高效、安全、可行的方法，區別于傳統的測繪，三維掃描獲取建筑空間的所有點數據，形成是建筑實時數據庫，這個數據庫不僅可以協助建筑模型的建立，任何測量、施工節點對比、BIM模型校正、竣工交付、數據留存、質量檢查等都可以依托于這一數據庫?？梢哉f，三維激光掃描和 BIM 技術在近幾年的工程建設行業可謂是“最佳拍檔”，這二者的結合給建筑工程行業指引了新的技術方向。
